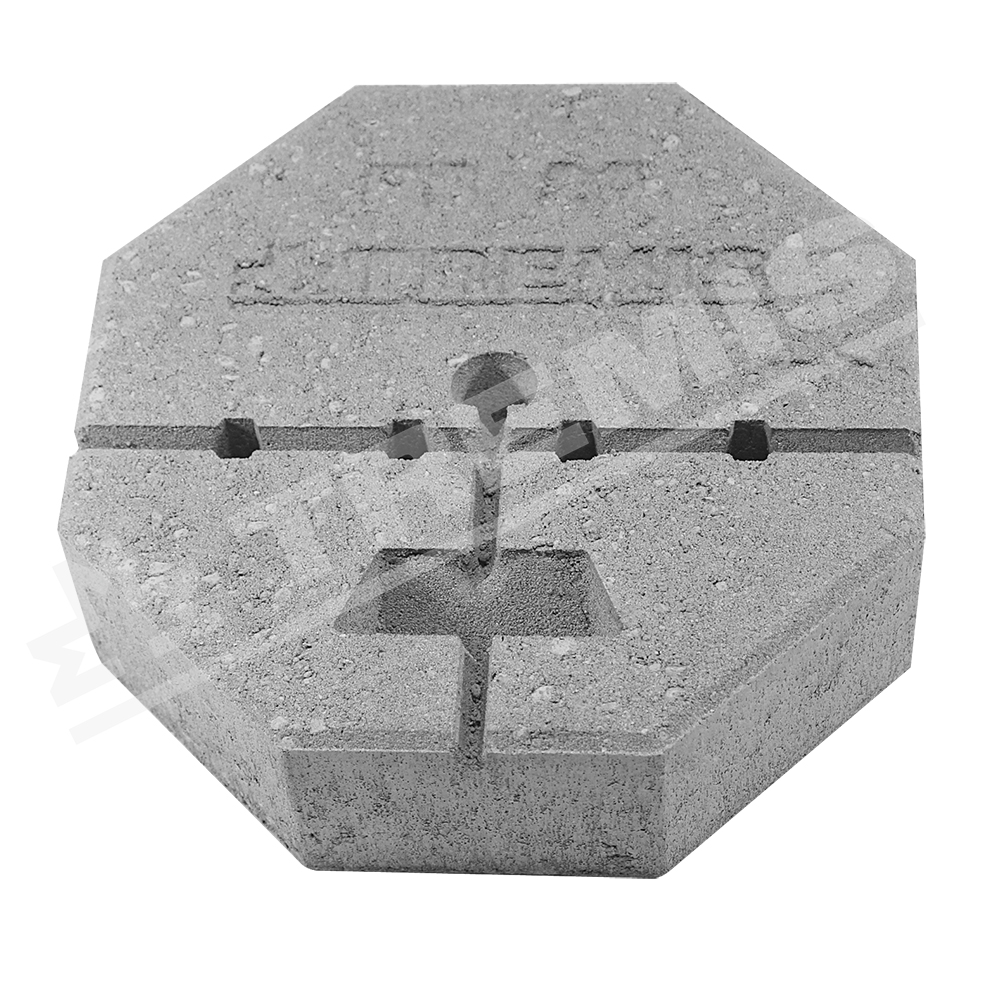

Betonový podstavec k upevnění jímací nebo izolační tyče (ø18 a ø16 mm) na ploché pevné střeše.
U PB 20 se jímací, nebo izolační tyč s klínkem zasune do jednoho z vnitřních šestihranných otvorů v podstavci dle potřeby.

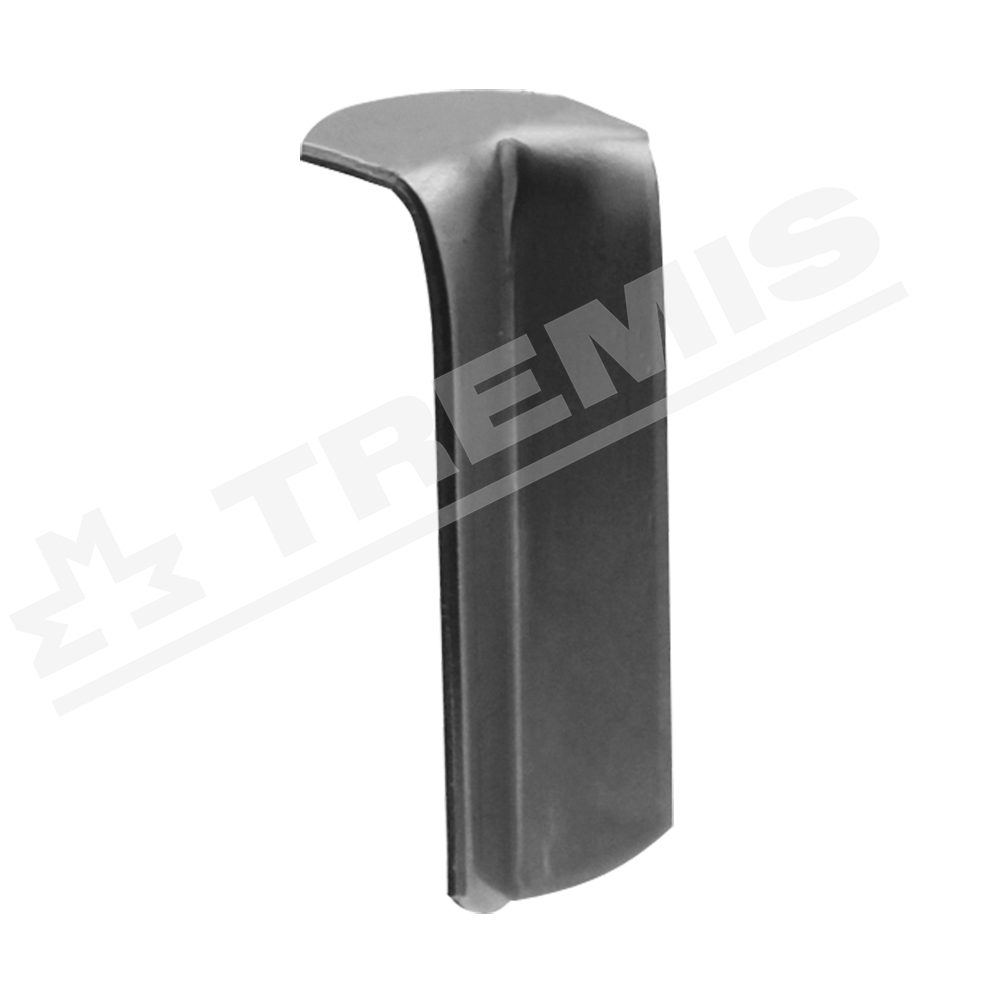

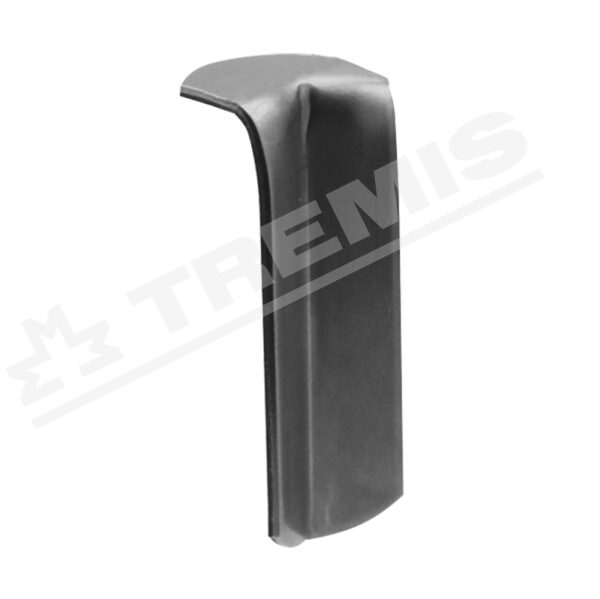

Pro správné upnutí tyčí o ø16 mm do betononového podstavce PB 20 je nutné použít dva Klínky N – PB 20 (V520) zasunuté na sebe.
U tyčí o ø18 mm se používá jeden Klínek N – PB 20 (V520).
Po zasunutí klínku (případně dvou klínků u PB 20 s ø16) s tyčí do příslušného otvoru v podstavci dojde úderem kladiva na klínek k pevnému spojení jímací tyče s podstavcem.
V případě potřeby lze tyto podstavce skládat a spojovat na sebe pomocí spojovacích tyčí SST 2 (V515), případně SST 2 N (V518).

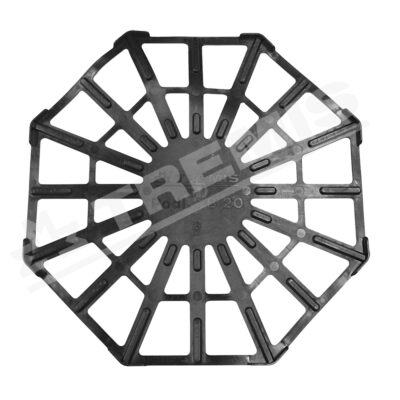

Pod podstavce se vkládá Plastová podložka PB 20 (V521) jako ochrana střešní krytiny.

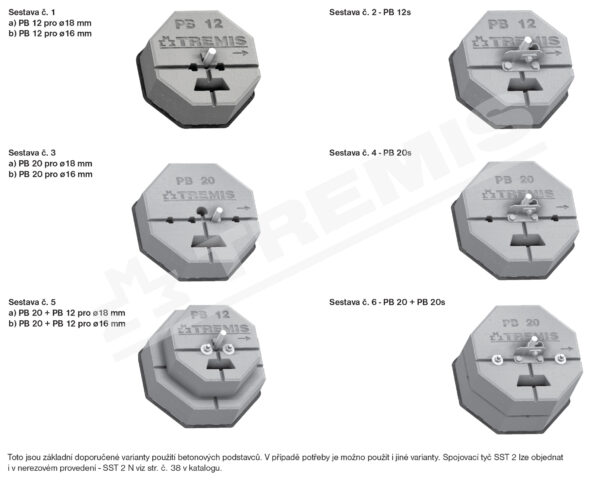

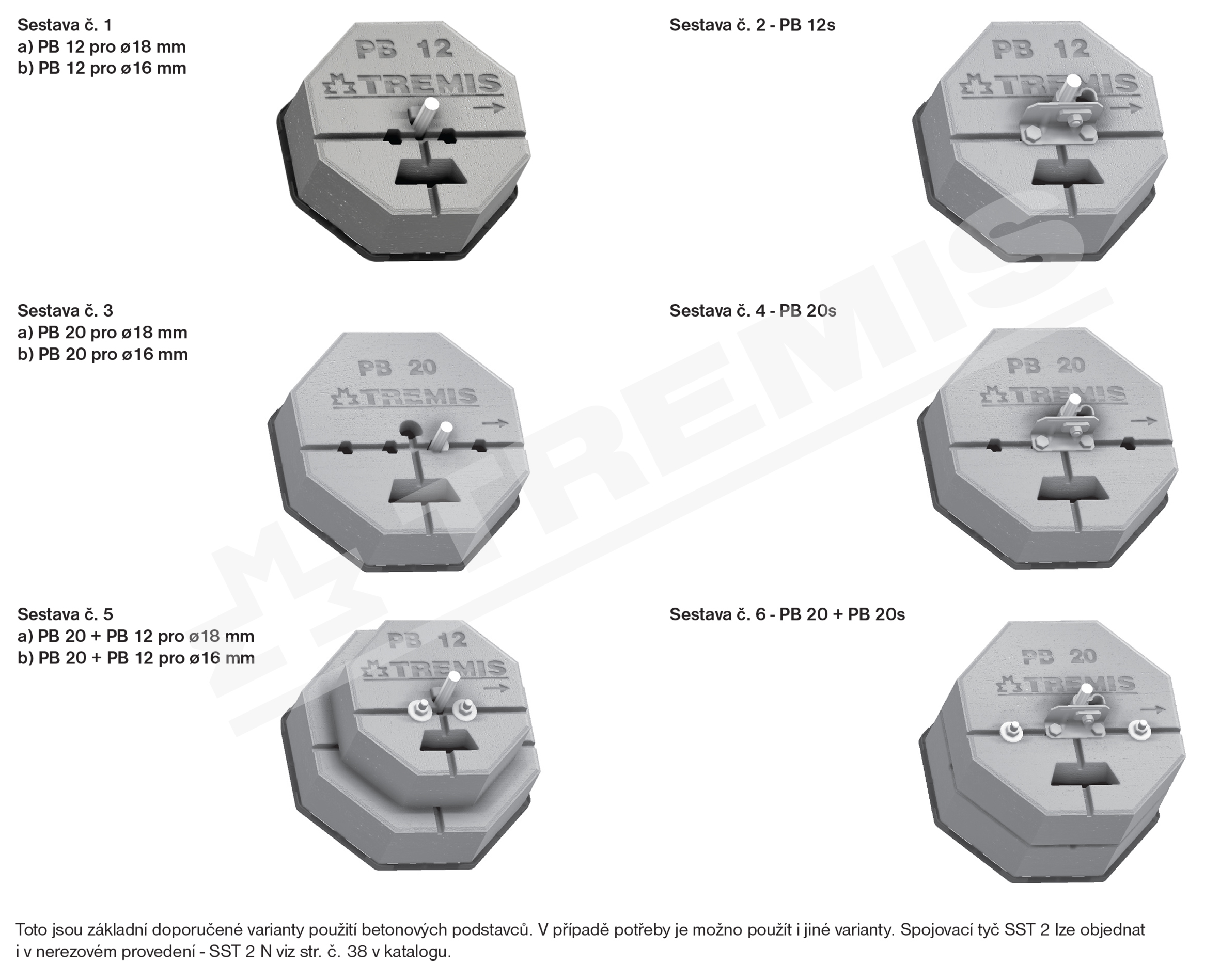

Hlavní možné varianty skládání betonových podstavců jsou uvedeny v katalogu na str. č. 39.

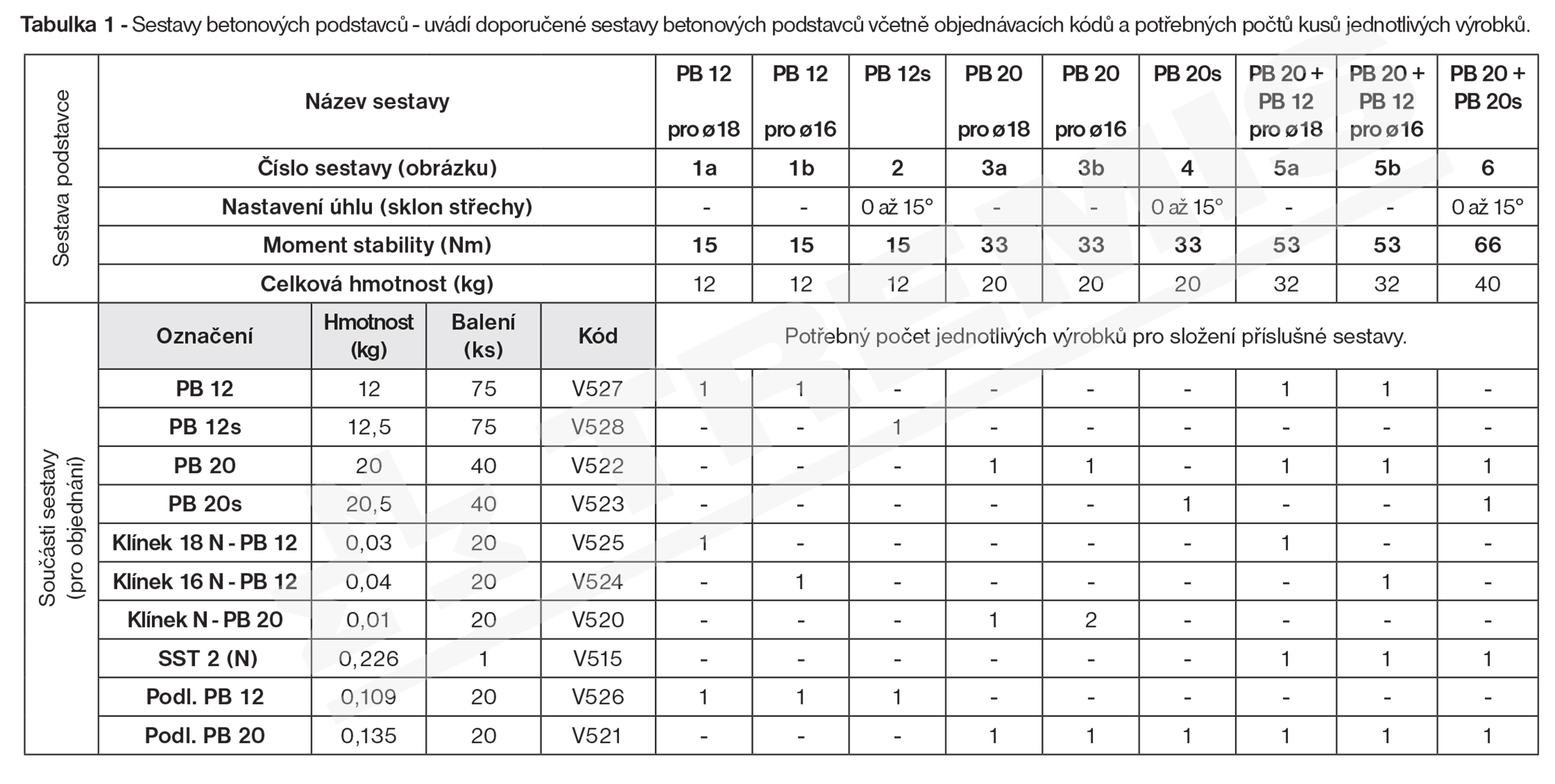

Objednací kódy všech potřebných výrobků pro montáž jednotlivých sestav betonových podstavců udává Tabulka 1
na str. č. 39.
Doporučené kombinace jímacích tyčí a stojanů s betonovými podstavci udává Tabulka 3 na str. č. 45.
Tabulka 3 udává moment stability každé sestavy a její odolnost proti namáhání větrem.
